YLZK-T2 TQ2765型锅炉控制器使用说明书
(燃烧器控制方式：压力变送器)
电话：0394-6772166 13839468258
河南省鸿泰锅炉制造有限公司
南京仁泰法恩电气有限公司
目录及注意事项
一、概述
二、安装接线
三、显示
四、基本操作
五、参数设定
六、运行与控制
七、报警和连锁保护
八、异常处理及故障排除
附表、附图
感谢您使用本公司产品，为了正确使用本机并充分发挥效用，请您在使用之前务必仔细阅读说明书！
开箱检查：
◇ 观察产品包装箱上标示的规格、型号，确认和您定购的相符
◇ 按装箱单核对产品、附件的规格、数量
◇ 确认本机在运输过程中没有损坏
◇ 有任何问题请在3日内与本公司联络。如在收到货物7日内未与本公司书面联络，则视同您已认可。超过此限，恕不受理。
安全注意
◇ 本机必须由具有相应资格的专业技术人员按说明书安装
◇ 安装使用的配件必须符合国家电气标准
◇ 确认电源电压在规定的范围之内，保证良好的接地
◇ 不能将强电接入弱电信号输入端
◇ 在雷击灾害高发地区应使用防雷模块对控制器进行保护
售后服务
◇ 在您遇到问题或设备故障时，请及时与我公司用户服务部门联系。请您在反映问题时尽量说明：产品的型号、编号、配件、锅炉生产厂、购买日期、使用情况、具体故障现象
◇ 在正常安装、使用的情况下，本机自出厂之日起12个月内发生质量问题实行在厂免费保修。超过保修期后视情况需收取相应费用
◇ 如出现以下问题，应由用户承担相关费用：① 使用不当造成的人为损坏 ② 自然灾害及污染等造成的损坏 ③ 电源电压异常、电路连接不当等造成的损坏
使用条件
◇ 环境温度：0 ～ 45 ℃
◇ 大气压力：86 ～ 106 Kpa
◇ 相对湿度：< 90 %（无结露）
◇ 额定电源电压：220V AC，频率：50Hz
◇ 电源电压范围：额定值的90% ～ 110%
◇ 强电线路和连接传感器等的弱电线路必须分别穿管走线，否则控制器可能无法正常工作
◇ 温度传感器原配接线需延长时，应使用屏蔽线
一、概述
YLZK-T2系列控制器是我公司推出的新一代锅炉控制器。T2控制器以ARM公司cortex-M3系列微处理器为核心，以彩色触摸屏作为人机界面，具有文字、图形、动画等显示功能。它是一款外形美观、抗干扰能力强、可靠性高、性价比高的锅炉控制器。
二、状态条除开机画面外，其它所有画面的下方，都有一状态条，形式如图 1 所示。
图 1 状态条
2.1 状态：
“状态”是当前控制器所处的工作状态，分别为“待命”、“报警”以及“运行”。
开机后若无故障，系统处于待命状态，状态框显示为“待命”。出现故障时系统进入报警状态，状态框显示为“报警”。按“
”键，系统进入运行状态
，状态框显示“运行”。
2.2 系统信息
显示报警信息。
2.3 时间
显示目前的系统时间。格式为： " XX 时： XX 分： XX 秒"。
三、基本操作
3.1 主画面操作

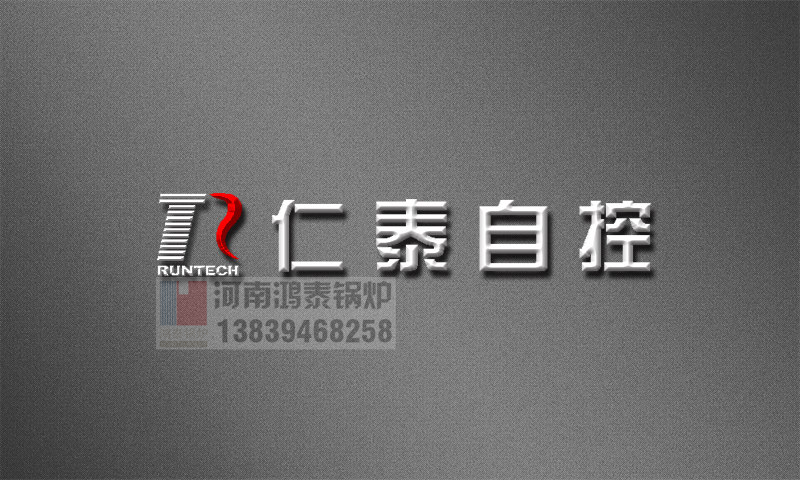

接通控制器电源，液晶触摸屏上显示开机画面。如图 2 所示。
图 2 开机画面

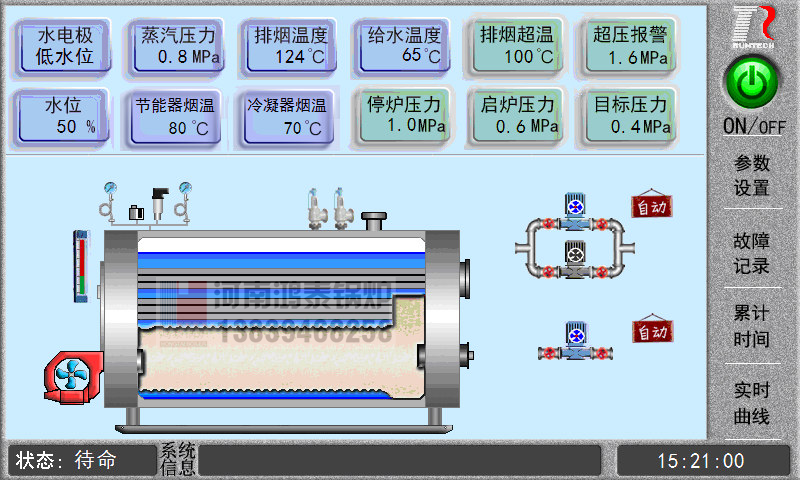

按下触摸屏中间的“仁泰自控”按键，控制器“嘀”响一声，触摸屏进入主画面，如图 3 所示。
图 3 主画面
主画面右上方 ON/OFF 按键，在系统处于“待命”状态时,显示“
”；在系统即进入“运行”状态时，显示“
”；在系统即进入“报警”状态时，显示“
”。燃烧器根据比较当前锅炉压力和设置的压力来判断是否工作。当出现报警并停炉时，若报警一直存在，“
”变为“
”键；若报警消除，按“
”键，“
”键变为“
”键。
液晶触摸屏上同时显示燃烧器、给水泵的工作状态，给水泵的主备状态、手自动状态，冷凝循环泵的工作状态、手自动状态，当前锅炉水位。
蓝色状态框：锅炉水位、蒸汽压力、排烟温度，给水温度，水位，节能器烟温，冷凝烟温。 (当前锅炉状况)
绿色状态框：排烟超温、超压报警、停炉压力、启炉压力、目标压力。 (参数设置)
按绿色状态框，画面跳入参数设置画面；按给水泵、冷凝循环泵及燃烧器均可进入其手动操作画面。
给水泵有主泵和备泵。处于当前可操作状态的给水泵显示蓝色，否则为灰色。
给水泵、冷凝循环泵处于手动状态时该泵旁显示“手动”；处于自动状态时显示“自动”。
点击
，则回到主画面。
3.2 给水泵的控制和手动操作
3.2.1 给水泵的自动控制
当水位测量选择为“4 支电极” 时：
锅筒水位低于低水位电极时，控制器启动给水泵；锅筒水位达到高水位电极时，控制器关闭给水泵；
锅筒水位再次低于低水位电极时，控制器重新启动给水泵。
当水位测量选择为“6 支电极”时：
锅筒水位达到高水位电极时，控制器延时 10 秒后关闭给水泵；锅筒水位低于中水位电极时，控制器延时 10 秒后启动给水泵。
当水位测量选择为“4-20mA”时：
当锅筒水位低于“低水位”设置值时，启动给水泵；
当锅筒水位达到“高水位”设置值时，停止给水泵。
给水泵在自动运行时间段，控制器根据 PID 设置，进行运算，变频输出。
3.2.2 给水泵的手动操作
水位测量选择为“ 4 支电极”时或者水位测量选择为“ 6 支电极”时：

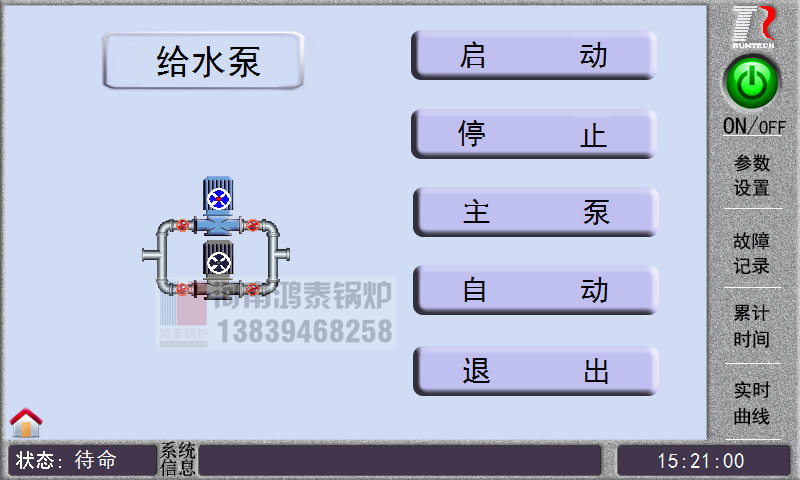

在主画面上，按给水泵进入“给水泵”画面。如图 4 所示。
图 4 给水泵的设置和手动操作
按“手动/自动”按键，给水泵原为手动状态就转变为自动状态，同时该按键变为“自动”；原为自动状态就转变为手动状态，同时该按键变为“手动”。
按“主泵/备泵”按键，给水泵原为主泵就切换到备泵，同时该按键变为“备泵”；原为备泵就切换到主泵，同时该按键变为“主泵”。
按“启动”按键，控制器启动给水泵，同时被置为手动状态。
按“停止”按键，控制器关闭给水泵，同时被置为手动状态。
按“退出”按键，退回到主画面。
点击当前正在使用的给水泵，控制器启动给水泵，再次点击已启动的给水泵，控制器关闭给水泵，同时被置为手动状态。
点击当前未使用的给水泵，给水泵被切换到使用状态，再次点击切换到使用状态的给水泵，控制器启动给水泵，同时被置为手动状态。

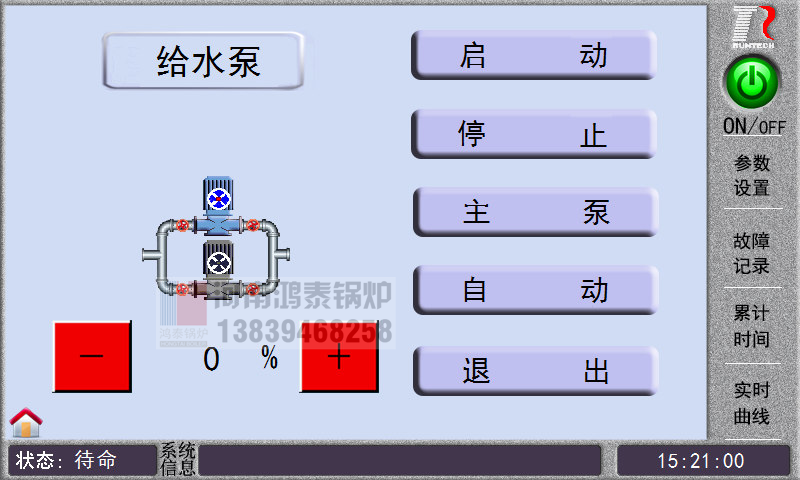

水位测量选择为“4-20mA”时：
在主画面上，按给水泵进入“给水泵”画面。如图 5 所示。
图 5 给水泵的设置和手动操作
按“手动/自动”按键，给水泵原为手动状态就转变为自动状态，同时该按键变为“自动”；原为自动状态就转变为手动状态，同时该按键变为“手动”。
按“主泵/备泵”按键，给水泵原为主泵就切换到备泵，同时该按键变为“备泵”；原为备泵就切换到主泵，同时该按键变为“主泵”。
按“启动”按键，控制器启动给水泵，同时被置为手动状态。
按“停止”按键，控制器关闭给水泵，同时被置为手动状态。
按“+”按键，给水泵启动并在手动状态下，增加变频输出。
按“-”按键，给水泵启动并在手动状态下，减小变频输出。
按“退出”按键，退回到主画面。
点击当前正在使用的给水泵，控制器启动给水泵，再次点击已启动的给水泵，控制器关闭给水泵，同时被置为手动状态。
点击当前未使用的给水泵，给水泵被切换到使用状态，再次点击切换到使用状态的给水泵，控制器启动给水泵，同时被置为手动状态。
3.3 冷凝循环泵的控制和手动操作
3.3.1 冷凝循环泵的自动控制
燃烧器启动时，冷凝循环泵启动；
燃烧器关闭时，冷凝循环泵延时 3 分钟关闭。
3.3.2 冷凝循环泵的手动操作

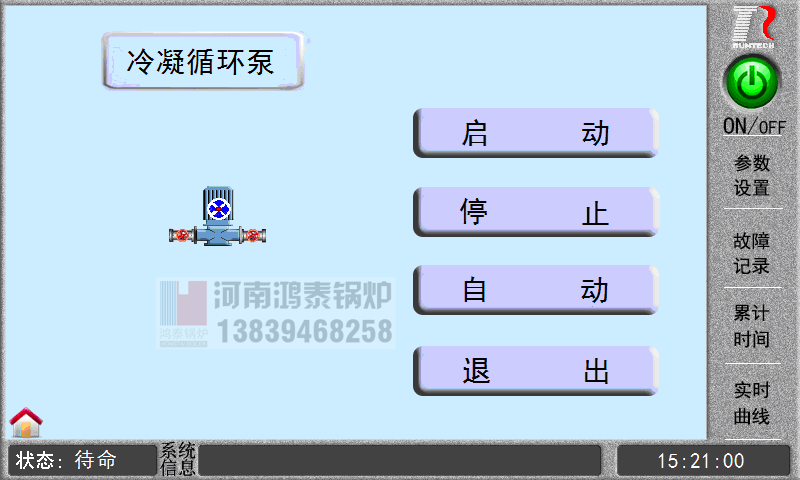

在主画面上，按冷凝循环泵进入“冷凝循环泵”画面。如图 6 所示。
图 6 冷凝循环泵的设置和手动操作
按“手动/自动”按键，冷凝循环泵原为手动状态就转变为自动状态，同时该按键变为“自动”；原为自动状态就转变为手动状态，同时该按键变为“手动”。
按“启动”按键，控制器启动冷凝循环泵，同时被置为手动状态。
按“停止”按键，控制器关闭冷凝循环泵，同时被置为手动状态。
按“退出”按键，退回到主画面。
3.4 燃烧器的手动操作
当燃烧器工作方式选择为“两段火”时：

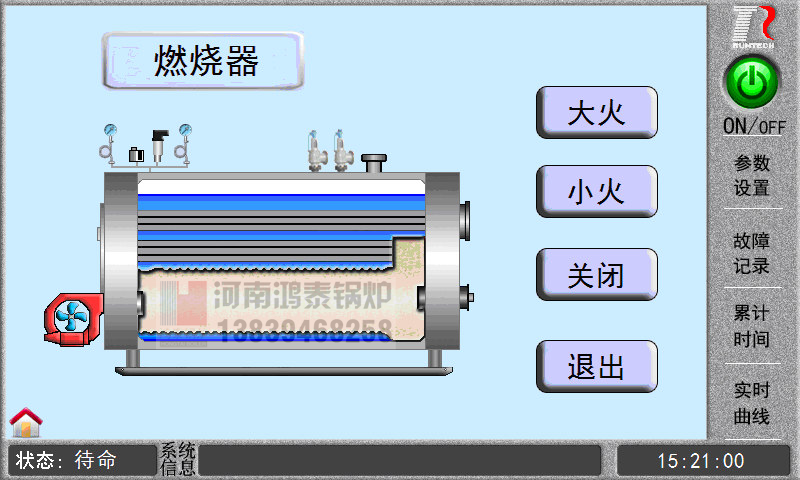

控制器处于待命状态时，在主画面上按燃烧器，进入“燃烧器操作”画面。如图 7 所示。
图 7 燃烧器操作
按“大火”按键，燃烧器工作在大火状态；
按“小火”按键，燃烧器工作在小火状态；
按“关闭”按键，燃烧器关闭；
按“退出”按键，退回到主画面。
当燃烧器工作方式选择为“内置比调”时：

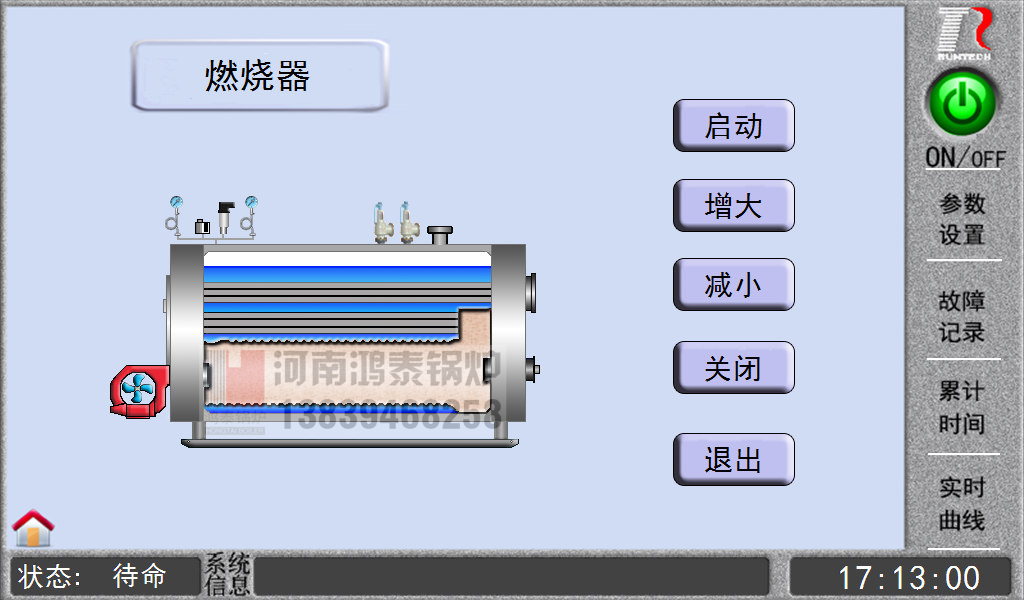

控制器处于待命状态时，在主画面上按燃烧器，进入“燃烧器操作”画面。如图 8 所示。
图 8 燃烧器操作
按“启动”按键，燃烧器启动；
按“增大”按键，燃烧器增大继电器，闭合约 1 秒，然后断开；
按“减小”按键，燃烧器减小继电器，闭合约 1 秒，然后断开；
按“关闭”按键，燃烧器关闭；
按“退出”按键，退回到主画面。
四、设置操作
4.1 参数设置选择

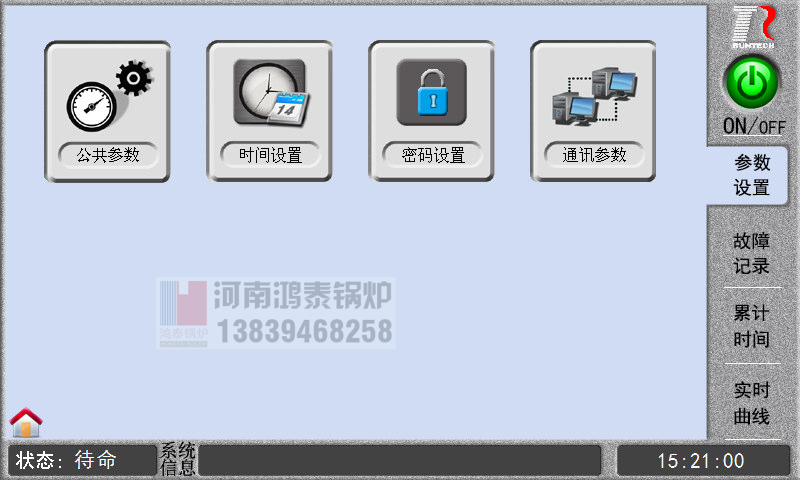

在主画面右方按“参数设置”键，进入参数设置选择画面，如图 9 所示。
图 9 设置选择
按“公共参数”键，进入参数设置画面；
按“时间设置”键，进入日期时间查询和设置画面；
按“密码设置”键，进入密码设置画面；
按“通讯参数”键，进入通讯参数设置画面；
4.1.1 公共参数设置

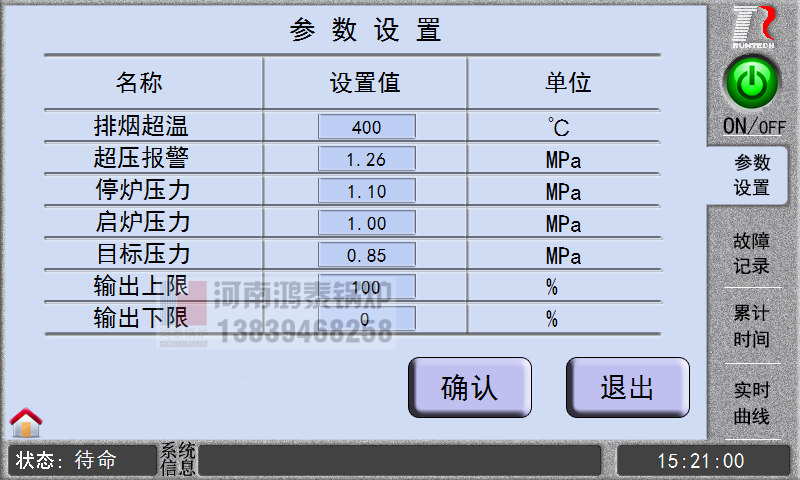

在参数设置选择画面中，按“公共参数”键，进入参数设置画面。如图 10 所示。
图 10 报警温度设置画面
排烟超温：100-400 ℃。
超压报警：0.10-4.00Mpa。
停炉压力：0.10-4.00Mpa。
启炉压力：0.10-4.00Mpa。
目标压力：0.07-3.97Mpa。
输出上限：0-100%。
输出下限：0-100%。
按“退出”键，回到参数设置选择画面。
4.1.2 时间设置

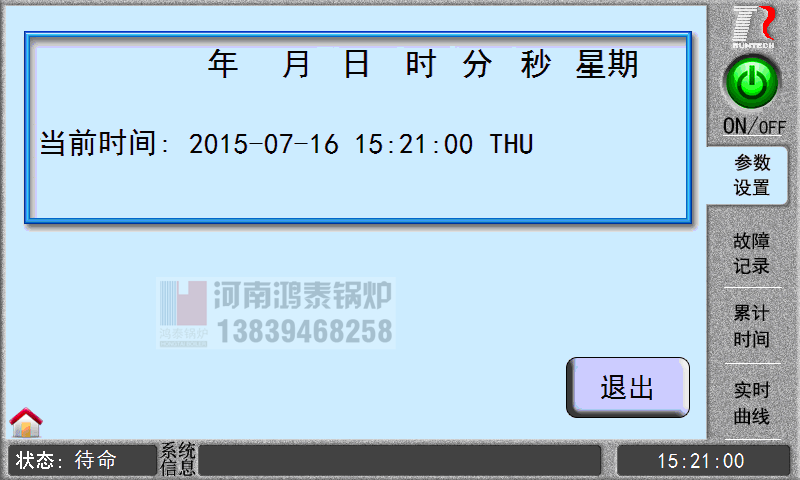

在参数设置选择画面中，按“时间设置”键，进入时间设置画面。如图 11 所示。
图 11 时间设置
在时间窗口中显示当前系统时间。分别为：年、月、日、时、分、秒和星期。
设置时间时，必须一次设置“年、月、日、时、分、秒”6 个时间参数。
“星期”不能设置，星期随着年、月、日的变化而自动变化。
按“退出”键，回到设置选择画面。
4.1.3 密码设置

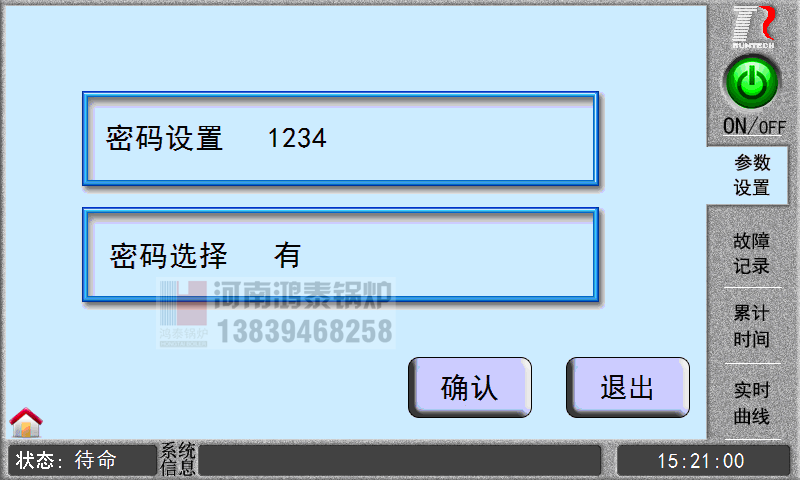

在参数设置选择画面中，按“密码设置”键，进入密码设置画面。如图 12 所示。
图 12 密码设置
密码设置：输入四位数字
密码选择：有、无。
有：输入的四位数字有效，在进入参数设置选择画面时，输入密码即可进入。
无：输入的四位数字无效，在进入参数设置选择画面时，不需要密码即可进入。
4.1.4 工作方式设置

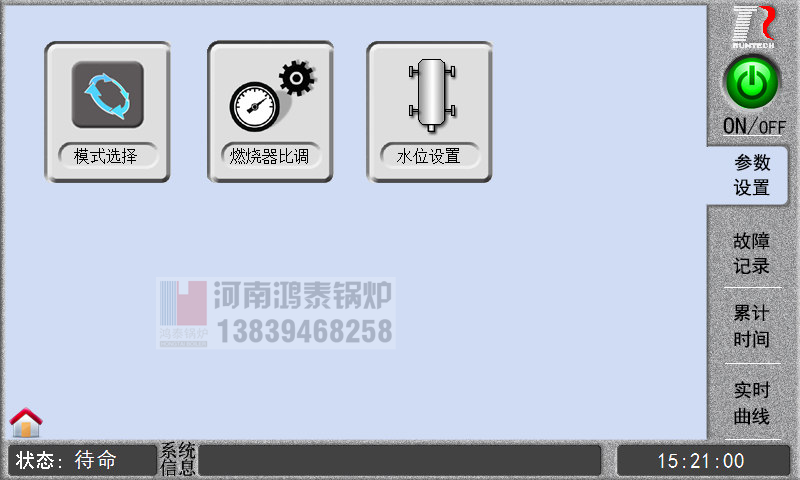

在参数设置选择画面中，按左上角，具有一个隐形按键，输入密码（如不知道密码请联系公司技术部：13839468258查询）进入二级设置画面，如图 13 所示。
图 13 二级设置画面
按“模式选择”键，进入模式选择画面；
按“燃烧器比调”键，进入燃烧器比调画面；
按“水位设置”键，进入水位设置画面；
注：当燃烧器工作方式选择“两段火力”时，燃烧器比调按键不显示；当水位测量选择的不是“4-20mA”
时，水位设置按键不显示。
4.1.5 模式选择

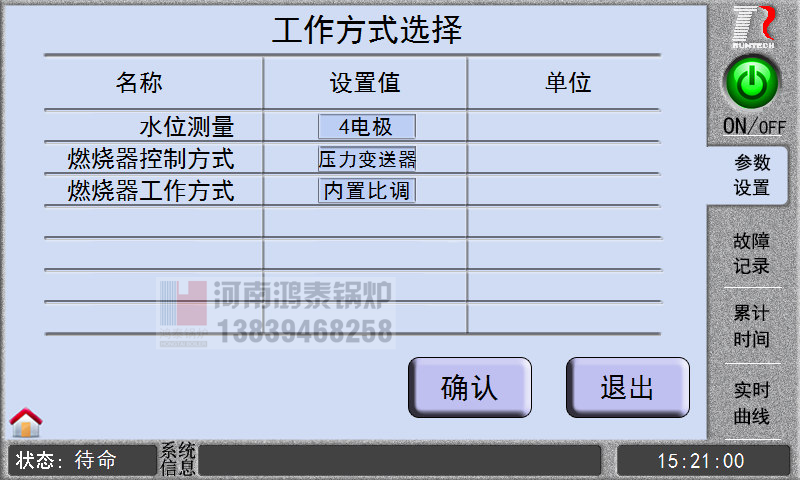

在二级参数设置选择画面中，按“模式选择”键，进入工作方式选择画面。如图 14 所示
图 14 工作方式选择画面
水位测量：4 电极 / 6 电极 / 4-20mA；
燃烧器控制方式：压力变送器 / 压力控制器；
燃烧器工作方式：内置比调 / 两段火力；
按“退出”键，回到二级设置画面。
4.1.6 燃烧器比调

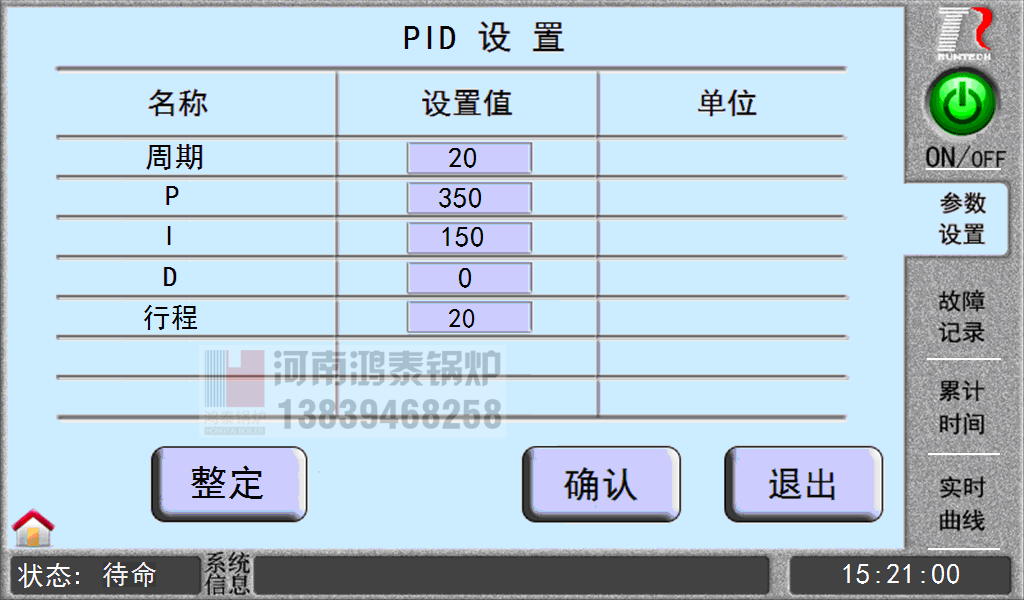

在二级参数设置选择画面中，按“燃烧器比调”键，进入燃烧器比调设置画面。如图 15 所示
图 15 燃烧器比调画面
周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。
行程：10~300 。
建议客户初始设置为：
周期=10；P=350；I=150；D=0。
按“退出”键，回到二级参数设置画面。
注：当燃烧器选择“两段火力”时，燃烧器比调按键不显示，并且无法 PID 设置。
4.1.7 水位设置

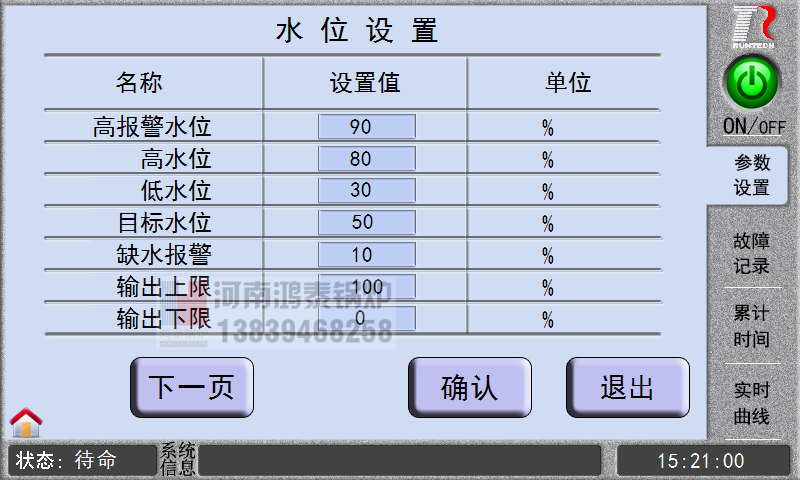

在二级参数设置选择画面中，按“水位设置”键，进入水位设置画面。如图 16 所示
图 16 水位设置画面
高报警水位：0-100%。
高水位：0-100%。
低水位：0-100%。
目标水位：0-100%。
缺水报警：0-100%。
输出上限：0-100%。
输出下限：0-100%。

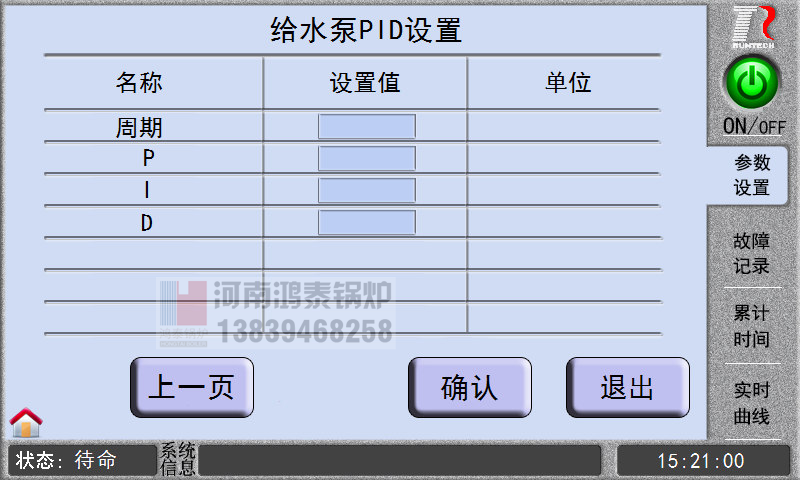

按“下一页”键，进入给水泵 PID 设置画面；按“退出”键，回到二级参数设置画面。
图 17 给水泵 PID 设置画面
周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。
按“上一页”键，进入水位设置画面；按“退出”键，回到二级参数设置画面。
注：高报警水位 > 高水位 > 低水位 > 目标水位 > 缺水报警.
4.1.8 通讯参数设置

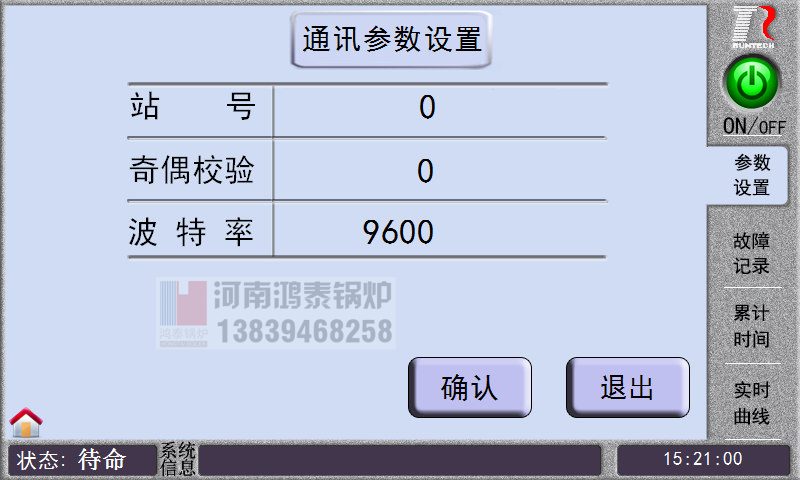

在参数设置选择画面中，按“通讯参数”键，进入通讯参数画面。如图 18 所示。
图 18 通讯参数设置
站号：0-255。
奇偶校验：0-2。0：无校验；1：奇校验；2：偶校验。
波特率：9600、19200。
按“退出”键，回到设置选择画面。
4.2 故障记录

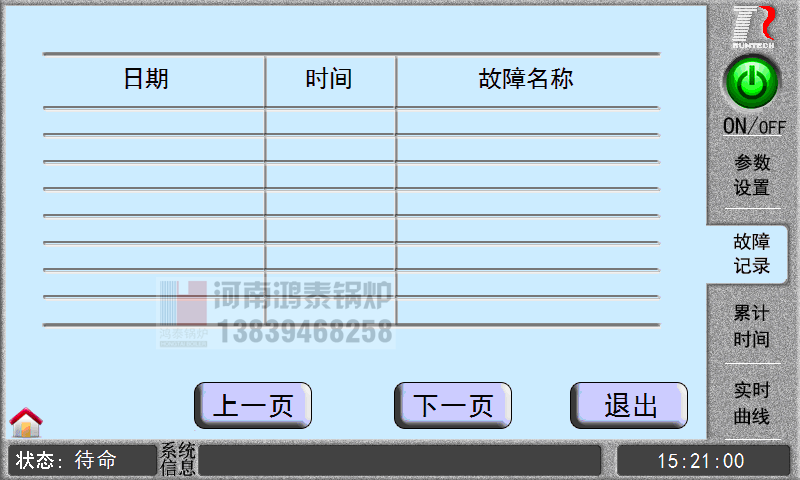

画面的右方，按“故障记录”键，进入“故障记录”画面，如图 19 所示。
图 19 故障记录
按“退出”键，回到主画面。
4.3 累计时间

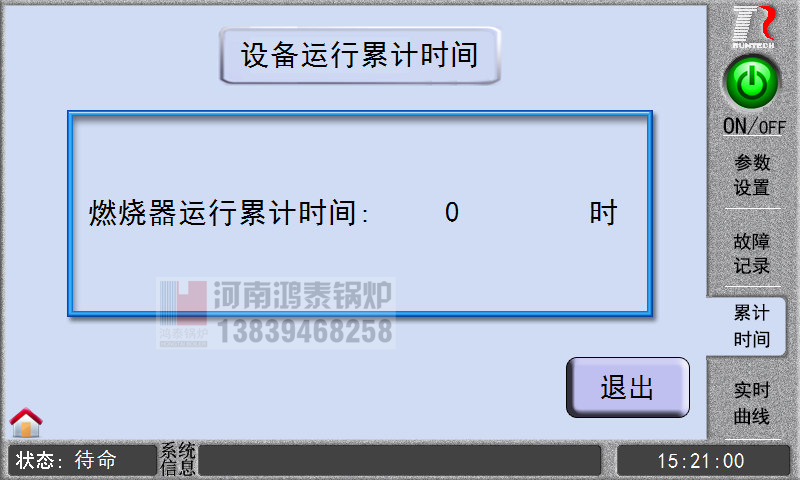

在设置选择画面中，按“累计时间”键，进入累计时间画面。如图 20 所示。
图 20 累计时间画面
按“退出”键，回到设置选择画面。
4.4 实时曲线

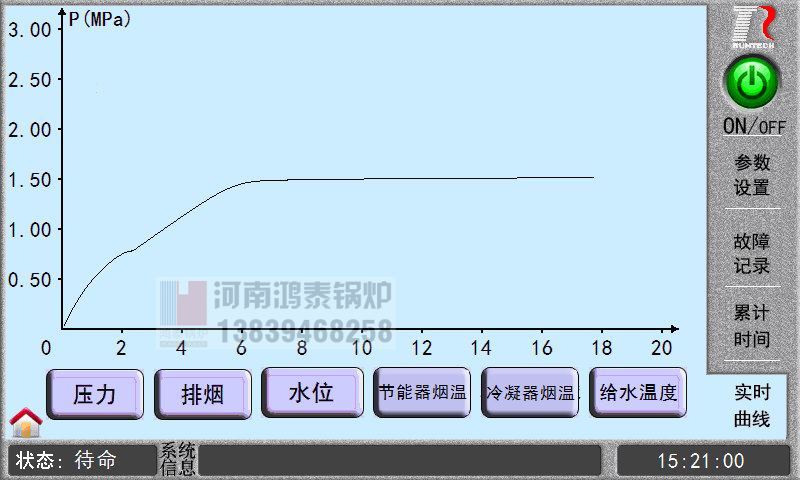

按“实时曲线”键，进入实时曲线画面。如图 21 所示。
图 21 实时曲线
当前画面显示压力曲线。横坐标为时间（单位：小时），纵坐标为帕（单位：XX）。
按“压力”键，显示蒸汽压力曲线。
按“排烟”键，显示排烟温度曲线。
按“水位”键，显示水位曲线。
按“节能器烟温”键，显示节能器烟温曲线。
按“冷凝器烟温”键，显示冷凝器烟温曲线。
按“给水温度”键，显示给水温度曲线。
按“退出”键，回到主画面。
五、水位检测及控制
水位测量选择为“4 支电极”时：
控制器通过检测水电极信号判断锅筒水位的状态，并根据此状态控制给水泵的启停，如下表所示：
|
序 号 |
水位 |
水位电极状态 |
控制输出 |
控制输出 |
|
高报警 |
高水位 |
低水位 |
极限低 |
|
1 |
高水位报警 |
1 |
1 |
1 |
1 |
关闭给水泵、报警提示 |
|
2 |
高水位 |
0 |
1 |
1 |
1 |
给水泵保持原工作状态 |
|
3 |
中水位 |
0 |
0 |
1 |
1 |
给水泵保持原工作状态 |
|
4 |
低水位 |
0 |
0 |
0 |
1 |
启动给水泵 |
|
5 |
极限低水位报警 |
0 |
0 |
0 |
0 |
关闭给水泵 、报警、停炉 |
注：上表中水电极状态栏中的“1”表示水位达到或超过该电极；“0” 表示水位未达到该电极。
水位测量选择为“6 支电极”时：
控制器通过检测水电极信号判断锅筒水位的状态，并按照一定的算法控制给水泵的启停。
当水位测量选择为“4-20mA”时：
当锅筒水位低于“低水位”设置值时，启动给水泵；
当锅筒水位达到“高水位”设置值时，停止给水泵。
给水泵在自动运行时间段，控制器根据 PID 设置，进行运算，变频输出。
六、运行
控制器不报警时，按“
”键，控制器进入运行状态。按“
”键，控制器退出运行状态。
6.1 燃烧器控制
1. 当燃烧器工作方式选择为“两段火”时：
停炉压力>转火压力>使用压力
当蒸汽压力低于使用压力时，燃烧器工作在大火状态；
当蒸汽压力达到转火压力时，燃烧器工作在小火状态；
当蒸汽压力达到停炉压力时，燃烧器关闭。
2. 当燃烧器工作方式选择为“内置比调”时：
当蒸汽压力低于目标压力时，启动燃烧器，然后根据 PID 调节参数设置，自动控制燃烧器比调，促
使蒸汽压力稳定在目标压力范围内；蒸汽压力达到停炉压力时，燃烧器关闭。
6.2 冷凝循环泵控制
燃烧器启动时，冷凝循环泵启动；
燃烧器关闭时，冷凝循环泵延时 3 分钟关闭。
七、报警

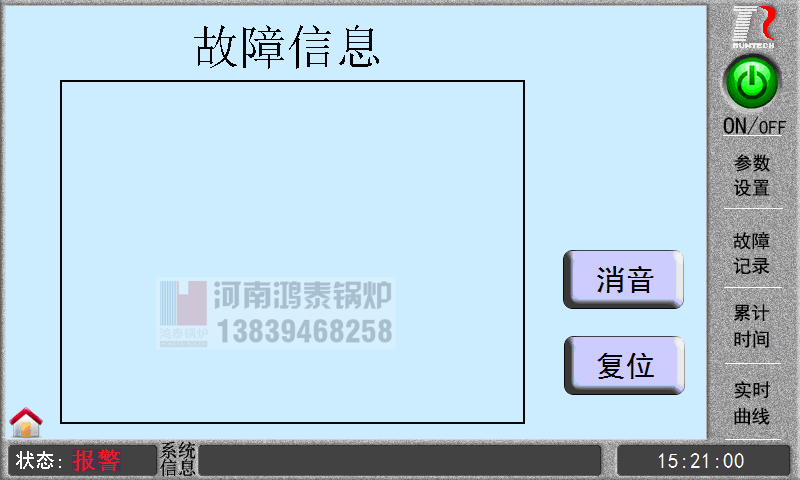

控制器检测到故障时，自动关闭燃烧器等设备。弹出报警画面，系统播放语音报警，报警输出继电器触点闭合。一般报警的画面如图 22 所示。
图 22 故障报警画面
画面中间显示故障名称（可显示同时出现的多个故障），画面右侧有“消音”和“复位”两个按钮。
按“消音”键可关闭报警输出继电器；按“复位”键回到主画面。如故障现象没有消除，系统 1 分钟后重新进入报警画面。故障排除后，按“复位”键，退出故障报警画面，返回待命状态。
发生“高水位报警”或“低水位报警”时，系统不改变运行状态，只报警提示。在主画面上方按一下，可关闭语音和报警输出继电器。
控制器检测到报警时，除弹出显示报警画面外，报警发生的时间和名称都被记录下来，可通过查阅报警记录，检查最近发生的 70 条报警记录。
报警表
|
故障名称 |
原因 |
处理 |
|
压力变送器断路 |
压力变送器输入回路断开 |
停炉、报警 |
|
压力变送器短路 |
压力变送器输入回路电流大于或等于 20mA |
停炉、报警 |
|
超压报警（变送器） |
蒸汽压力达到“超压报警”设置值 |
停炉、报警 |
|
水位传感器断路 |
水位传感器输入回路断开 |
停炉、报警 |
|
水位传感器短路 |
水位传感器输入回路电流大于或等于 20mA |
停炉、报警 |
|
极限低水位报警(电流) |
水位小于或者等于“缺水报警”设置值 |
停炉、报警 |
|
高水位报警(电流) |
水位达到“高报警水位”设置值 |
不停炉、报警 |
|
排烟温度高报警 |
排烟温度达到“排烟超温”设置值 |
停炉、报警 |
|
极限低水位报警 |
水位低于缺水电极 |
停炉、报警 |
|
水位电极逻辑错 |
较高位置电极检测到有水，较低位置电极反而没有检测到有水 |
停炉、报警 |
|
低水位报警 |
水位低于低水位报警电极 |
不停炉、报警 |
|
高水位报警 |
水位达到高水位报警电极 |
不停炉、报警 |
|
变频器故障 |
变频器故障信号闭合 |
停炉、报警 |
|
超压报警（控制器） |
超压报警信号断开 |
停炉、报警 |
|
燃气压力高报警 |
燃气压力高报警输入端有 220V 交流电压 |
停炉、报警 |
|
燃气压力低报警 |
燃气压力低报警输入端有 220V 交流电压 |
停炉、报警 |
|
燃气泄漏报警 |
燃气泄漏报警输入端有 220V 交流电压 |
停炉、报警 |
|
燃烧器故障 |
燃烧器故障输入端有 220V 交流电压 |
停炉、报警 |
注：排烟温度传感器不接不显示，断路、短路不报警；节能器烟温传感器不接不显示，断路、短路不报警；
冷凝器烟温传感器不接不显示，断路、短路不报警；给水温度传感器不接不显示，断路、短路不报警。
8.1 输入
8.1.1 压力变送器
测量锅炉蒸汽压力采用压力变送器，其为电流信号：4~20mA。测量范围：量程可设。
8.1.2 水位传感器
测量锅炉水位采用水位传感器，其为电流信号：4~20mA。测量范围：0-100%。
8.1.3 温度传感器
温度传感器使用热电阻。电阻分度号：Pt100，R（0）=100.00Ω。测温范围：0～400℃。传感器在温度每变化 1℃时其电阻变化仅 0.39Ω左右，故应特别注意接线质量，尽量减小导线接头处的接触电阻，以免影响测温精度。温度传感器均采用三线制接法以消除线路电阻的影响，三根导线规格、长度应完全相同，B、C 两端在温度传感器一侧短接。
8.1.4 水位电极（水位电接点）
当水电极两端的电阻低于 50K 时，控制器即认为水面已高于电极，当水电极两端电阻升至 200K 以上时，控制器即认为水面已低于电极。请注意电极两端的绝缘。
8.1.5 燃烧器故障
可将燃烧器故障灯并联接入控制器，控制器检测并作出报警，提示用户处理。此信号为 220 伏交流强电信号。
8.1.6 燃气泄漏
可将燃气泄漏故障灯并联接入控制器，控制器检测并作出报警，提示用户处理。此信号为 220 伏交流强电信号。
8.1.7 燃气压力低
可将燃气压力低故障灯并联接入控制器，控制器检测并作出报警，提示用户处理。此信号为 220 伏交流强电信号。
8.1.8 燃气压力高
可将燃气压力高故障灯并联接入控制器，控制器检测并作出报警，提示用户处理。此信号为 220 伏交流强电信号。
8.2 输出
控制继电器触点容量为 10A/220VAC，使用时负载应小于 0.5KVA。
8.2.1 燃烧器控制
控制器提供一组独立的小火或启停控制触点， 一组独立的大火或大小火转换控制触点。可配接各种进口、国产燃烧器。小火控制继电器既可接燃烧器的小火控制端，也可直接控制燃烧器的电源。
8.2.2 泵（阀）控制
控制器可配接各种泵或阀。使用功率小于 0.5KVA 的单相泵（阀）时，可直接将控制器的（阀）控制输出串入水泵（阀）的供电回路。如泵（阀）功率较大或为三相水泵则应配接适当功率的接触器。
T2 串行通讯接口技术要求
一、一般信息
1、 主从方式：从机。
2、 接口类型：RS-485。
3、 数据格式：1 位启始位，8 位数据位，1 位停止位。
4、 奇偶校验：无校验（0）、奇校验（1）、偶校验（2）。
5、 波特率：9600、19200。
6、 站号：0-255。
7、 使用协议：MODBUS_RTU。
二、通讯地址
1、读数据(03 命令)
（1）控制器状态
10h（40017）
（10h）=0：待命；
（10h）=1：报警；
（10h）=2：运行；
（2）开关量输入
11h（40018）
11h.0：缺水电极
11h.1：低水位报警电极(6 电极特有)
11h.2：低水位电极
11h.3：中水位电极(6 电极特有)
11h.4：高水位电极
11h.5：高水位报警电极
11h.6：变频器故障
11h.9：超压报警
11h.10：燃烧器故障
11h.11：燃气泄漏报警
11h.12：燃气压力低报警
11h.13：燃气压力高报警
注：开关量输入信号某位为 0 表示输入信号断开，某位为 1 表示输入信号闭合
（3）开关量输出
13h（40020）
13h.0：燃烧器启停控制
13h.1：燃烧器增加调节/负荷调节
13h.2：燃烧器减小调节
13h.3：给水泵（主）控制
13h.4：给水泵（备）控制
13h.5：冷凝循环泵控制
13h.6：报警输出
注：开关量输出信号某位为 0 表示输出信号断开，某位为 1 表示输出信号闭合（4）模拟量输入
15h（40022） 冷凝器烟温
16h（40023） 给水温度
17h（40024） 蒸汽压力
18h（40025） 水位信号
19h（40026） 排烟温度
1ah（40027） 节能器烟温
（5）报警
25h（40038）
25h.0：压力变送器断路
25h.1：压力变送器短路
25h.2：超压报警(变送器)
25h.3：水位传感器断路
25h.4：水位传感器短路
25h.5：极限低水位报警(电流)
25h.6：高水位报警(电流)
25h.7：排烟温度高报警
25h.8：极限低水位报警
25h.9：水位电极逻辑错
25h.10：低水位报警
25h.11：高水位报警
25h.12：变频器故障
25h.13：超压报警（控制器）
25h.14：燃气压力低报警
25h.15：燃气压力高报警
26h.0：燃气泄漏报警
26h.1：燃烧器故障
注：报警信号某位为 0 表示无报警，某位为 1 表示有报警
（6）设备的状态
27h（40040）
27h.0=0 给水泵主泵
27h.0=1 给水泵备泵
27h.1=0 给水泵自动
27h.1=1 给水泵手动
27h.3=0 冷凝循环泵自动
27h.3=1 冷凝循环泵手动
（7）累计燃烧时间
29h: 燃烧器累计时间2、写数据（06 命令）
（ 1） a0h（ 40161）
（ a0h） =1 控制器进入运行状态
（ a0h） =2 控制器退出运行状态
（ a0h） =3 复位
（ a0h） =4 消音
（ a0h） =5 启动（手动启动燃烧器大火）
（ a0h） =6 增大（手动启动燃烧器大火）
（ a0h） =7 减小（手动启动燃烧器小火）
（ a0h） =8 停止（手动关闭燃烧器）
（a0h）=100 给水泵启动
（a0h）=101 给水泵停止
（a0h）=102 给水泵自动
（a0h）=103 给水泵手动
（a0h）=104 给水泵主泵
（a0h）=105 给水泵备泵
（a0h）=106 冷凝循环泵启动
（a0h）=107 冷凝循环泵停止
（a0h）=108 冷凝循环泵自动
（a0h）=109 冷凝循环泵手动

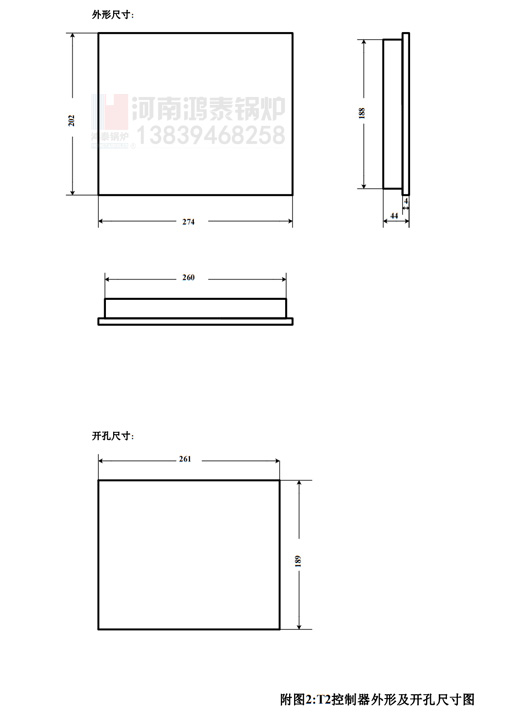

附件、附图：用户接线图及外形尺寸、开孔尺寸
