一、概述

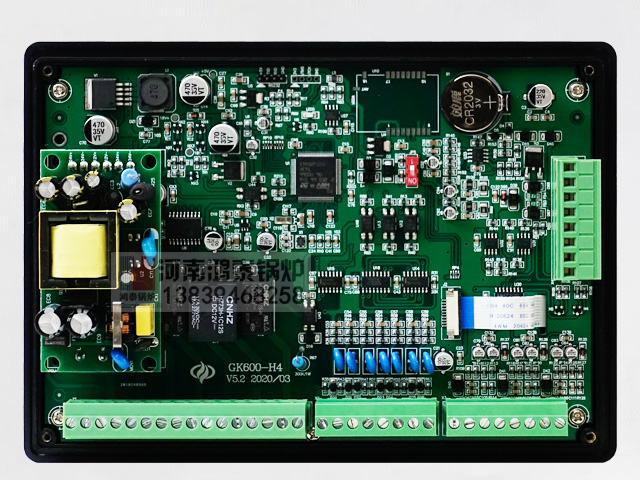

GK600-H3系列智能锅炉控制器以Cortex-M3处理器为核心，以彩色触摸屏作为人机界面，具有文字、图形、动画等显示功能。适用于燃油/燃气、生物质燃料、电加热的蒸汽锅炉、热水锅炉、开水锅炉，燃烧机、热风炉、导热油炉的自动控制。控制器采用ARM技术，实现了多种参数的精密测量、定值调节。其结构紧凑、操作方便、信息丰富，具有自动化程度高、抗干扰能力强、可靠性高等优点。本说明书适用于燃油/燃气两段火蒸汽锅炉。
二、主要技术指标
2.1 输入
■ 一路水位检测
■ 三路压力开关检测
■ 1路温度检测,量程:0～400℃ ( PT100 )
■ 燃烧器故障信号输入(AC220V有效)
2.2 输出
■ 二路220VAC/10A输出容量(给水泵、备et)
■ 二路220VAC/10A输出容量(启停、大小火转换)
■ 一路220VAC/10A输出容量(故障报警输出)
2.3 显示方式
■ 7.0寸超大高清彩色LCD显示屏
■ 匹配高灵敏度电容触摸屏
2.4 使用条件
■ 电源：交流220V±10%(50Hz)
■ 功耗：≤12W
■ 工作环境：环境温度0～45℃ 相对湿度≤90%
■ 外形尺寸：高×宽×深 = 211×150×51mm
■ 开孔尺寸：高×宽 = 199+1×138+1mm
三、基本操作
3.1参照接线图正确接线，接通电源，控制器打开，显示屏点亮控制器自检，3秒后进入待机状态。
3.2待机状态按 键，屏幕上系统状态显示“运行”，控制器按所选控制要求运行。
3.3运行状态按 键，屏幕上系统状态显示“待机”，控制器切换到待机状态。
3.4切断电源，显示屏熄灭。
四、手动操作
4.1控制器处于待机状态时，按 进入手动界面，可实现关联设备的手动操作。
